Diagramas de Venn

Por: Oscar Felipe Rincón Bolivar

Alguna vez puedes sentir que dos ideas se parecen… ¿Pero no sabes exactamente en qué? ¿O que necesitas comparar dos conceptos, pero los textos son tan largos que terminas más confundido?

Ahí es donde entran los Diagramas de Venn: una herramienta visual, simple y poderosa que, a diferencia de las tablas comparativas, que organizan la información a partir de múltiples criterios y permiten un análisis más detallado, los diagramas de Venn priorizan la síntesis visual al centrarse exclusivamente en las semejanzas y diferencias. Esto los hace más efectivos cuando el objetivo es comprender de manera rápida qué comparten y en qué se distinguen dos o más conceptos, sin la carga de información adicional que puede dificultar la interpretación.

¿Qué es un Diagrama de Venn?

El diagrama de Venn es una representación gráfica utilizada para organizar, comparar y analizar relaciones entre conjuntos de información. Fue desarrollado por el matemático John Venn en el siglo XIX y actualmente constituye una herramienta ampliamente utilizada en matemáticas, lógica, educación y análisis conceptual (Math is Fun, s. f.).

Este tipo de diagrama utiliza círculos superpuestos para representar semejanzas y diferencias entre elementos, permitiendo visualizar información de manera clara y organizada.

¿PARA QUÉ SE UTILIZA?

Comparar conceptos o categorías.
• Identificar semejanzas y diferencias.
• Organizar visualmente información.
• Facilitar la comprensión de relaciones entre conjuntos.
• Resolver problemas matemáticos y de probabilidad.

Según Miro (s. f.), este tipo de representación facilita la comprensión intuitiva de la información y la identificación de relaciones importantes entre grupos de datos.

Ventajas de utilizar diagramas de Venn

Útil para las lluvias de ideas

Si se busca una forma rápida de llegar a la raíz de un problema haciendo una lluvia de ideas, este diagrama te será útil, al utilizar círculos para representar ideas potenciales las áreas que se superponen te servirán para destacar lo que mejor funciona y es más propicio (Miro, s. f.).

Ver las relaciones entre dos elementos

Al momento de superponer dos círculos dentro del diagrama de Venn, dicha parte muestra los puntos de conexión entre dos grupos diferentes. Llega a ser bastante útil para identificar relaciones entre los temas vinculados, lo cual permite tener una comprensión más profunda de los beneficios que llegan a compartir (Miro, s. f.).

Comparar opciones

El Diagrama de Venn constituye una de las herramientas más populares para la comparación y contraste. Este gráfico único permite establecer comparaciones tangibles entre conjunto de datos muy diferentes, lo que permite tomar decisiones más críticas e informadas (Miro, s. f.).

Organizar y representar visualmente la información

Un gráfico visual es una forma estupenda de fomentar la comprensión intuitiva para las personas. Esta ayuda a dentro de las presentaciones a comunicar y organizar las ideas en maneras naturalmente más comprensibles, útil también en reuniones o conferencias (Miro, s. f.).

Resolver problemas matemáticos dificultades

Este diagrama ha sido usado durante miles de años en matemáticas y ciencias. Bajo una visión matemática se puede usar para comparar de una manera ilustrada números, llegando a conclusiones de probabilidad en lugar de simplemente comparar conceptos o ideas (Miro, s. f.).

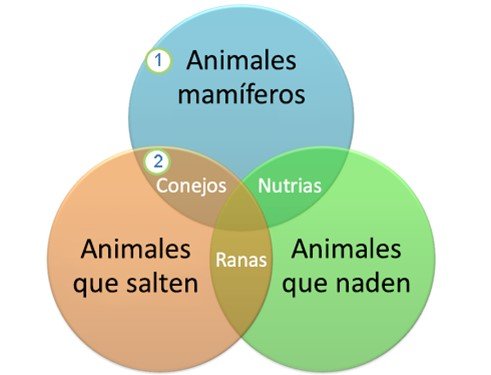

Imagen De Referencia

Imagen que ilustra un simple ejemplo de un diagrama de Venn.

Microsoft Support. (s. f.). Crear un diagrama de Venn

La imagen utilizada en el documento representa un ejemplo básico de un diagrama de Venn conformado por dos círculos superpuestos. Cada círculo simboliza un conjunto diferente, mientras que la región compartida representa características comunes entre ambos.

Las áreas externas contienen características exclusivas de cada conjunto. La intención de esta imagen es mostrar visualmente cómo se organiza la información dentro del diagrama y cómo pueden identificarse semejanzas y diferencias entre categorías (Microsoft Support, s. f.).

Ejemplos simples:

Tema (1): Jugo natural vs. Gaseosa

Criterios: azúcar, costo, preparación.

Elementos en común: ambas son bebidas refrescantes.

Tema (2): Estudiar en casa vs. Estudiar en biblioteca

Criterios: ruido, concentración, recursos.

Elementos en común: ambos son espacios válidos para estudiar.

Explicación matemática más representativa/conocida:

Antes de hacerte la demostración matemática te explicaré el significado de algunos símbolos que verás más adelante:

“U”: Este es el símbolo del universo, indica la totalidad de los datos que poseemos independientemente al conjunto al cual pertenezca.
“A” y “B”: Son simplemente los nombres que les asignamos a 2 conjuntos de datos.
“∩”: Este símbolo similar a una “n” representan los elementos compartidos, esta indica que valores se encuentran tanto en un conjunto por ejemplo, A como en un conjunto B.
“∪”: Este símbolo con forma de ”u” representa la unión (entiéndase unión como la unificación) de los datos en un solo nuevo conjunto.
“Aᶜ”: Este símbolo se conoce como la “A complemento”, que se refiere a todos los datos que se pueden encontrar en el “universo” que no hacen parte del conjunto A para este caso.

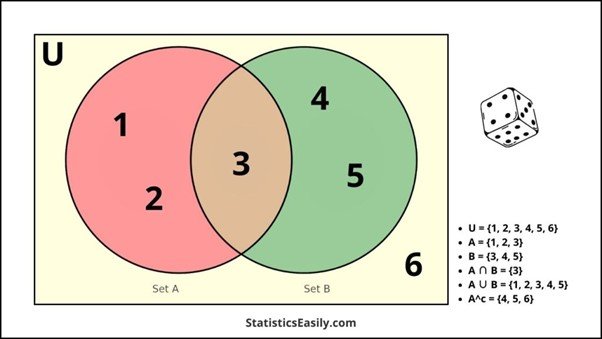

Ejemplos simples:

Universo U = {1, 2, 3, 4, 5, 6}
A = {1, 2, 3}
B = {3, 4, 5}
elementos en común (A ∩ B) = {3}
Unión (A ∪ B) = {1, 2, 3, 4, 5}
“A” complemento Aᶜ = {4, 5, 6}

Estas representaciones facilitan el análisis lógico y matemático de conjuntos (Statistics Easily, s. f.).

Estructura Principal

Criterios: aspectos a comparar. Dichos criterios son internos, pero determinan qué tipo de información vas a colocar dentro del diagrama.

Cómo identificarlos:

Pregúntate:

¿Qué quiero saber de cada cosa?
¿Qué características me interesa comparar?
¿Qué aspectos se relacionan entre sí?

Ejemplos de criterios simples:

Costo
Tiempo
Comodidad
Función
Material
Fuente de energía
Salud / impacto

Categorías: son los nombres de los grupos o conjuntos representados por los círculos del diagrama.

Cómo identificarlas:

Pregúntate:

¿Qué dos (o tres preferiblemente no más) cosas quiero comparar directamente?
¿Qué etiquetas deben tener los círculos?

Ejemplos de categorías simples:

“Vaso de plástico” y “Vaso de vidrio”
“Comida hecha en casa” y “Comida comprada”
“Libros físicos” y “Libros digitales”

Información comparativa: diferencias y similitudes colocadas en su posición correspondiente.

Ejemplo: “Vaso de plástico” vs. “Vaso de vidrio”

Criterios: durabilidad, peso, costo
Categorías: Vaso de plástico (A) y Vaso de vidrio (B)

Información comparativa:

Solo A (vaso de plástico)
Es más liviano
Es más barato
No se rompe fácilmente
Intersección (comparten)
Ambos sirven para beber líquidos
Se encuentran en casi todas las casas
Solo B (vaso de vidrio)
Es más duradero
Es más elegante
Mantiene mejor la temperatura

Consejos de Cómo Usarlo Adecuadamente

1. Define claramente qué vas a comparar.

Asegúrate de que los elementos pertenezcan a una misma categoría o puedan relacionarse de manera lógica entre sí, por ejemplo: teorías, conceptos, grupos sociales, fenómenos o características. Esto permite que las relaciones representadas en el diagrama tengan coherencia y sentido analítico.

2. Selecciona únicamente los aspectos más relevantes.

No toda la información debe incluirse dentro del diagrama. Se recomienda escoger solamente las características más importantes o útiles para la comparación, es decir, aquellas que permitan comprender mejor las relaciones entre los conjuntos analizados.

Por ejemplo, si se comparan dos teorías psicológicas, no sería necesario incluir absolutamente todas sus características, sino únicamente las más representativas o aquellas que permitan identificar semejanzas y diferencias importantes.

Según Lucidchart (s. f.), los diagramas de Venn funcionan mejor cuando presentan información sintetizada y visualmente clara. Cuando existe exceso de información, el diagrama pierde legibilidad, aumenta la carga visual y dificulta identificar las relaciones entre conjuntos.

3. Utiliza palabras clave o frases breves.

Se recomienda emplear ideas cortas y concretas en lugar de explicaciones extensas. El objetivo principal del diagrama de Venn no es desarrollar completamente un tema, sino representar relaciones entre conjuntos de información de manera visual y comprensible.

El uso de palabras clave facilita que el lector identifique rápidamente semejanzas, diferencias y relaciones compartidas sin saturar el esquema visual.

4. Coloca las relaciones compartidas en la región común.

La zona compartida entre los círculos no representa simplemente “cosas parecidas”, sino elementos que pertenecen simultáneamente a más de un conjunto. Por esta razón, únicamente deben ubicarse allí características verdaderamente compartidas entre las categorías analizadas.

Esto resulta importante porque la función principal del diagrama de Venn consiste en representar visualmente relaciones entre conjuntos y cómo ciertos elementos pueden pertenecer al mismo tiempo a diferentes categorías. En este sentido, el diagrama no funciona únicamente como una tabla comparativa circular, sino como una representación gráfica de conexiones, coincidencias y relaciones lógicas entre conjuntos de información (Math is Fun, s. f.).

5. Considera el tamaño de los círculos según el objetivo del diagrama.

En muchos diagramas educativos los círculos suelen tener tamaños similares para mantener una presentación equilibrada y facilitar la lectura. Sin embargo, esto no constituye una regla obligatoria.

Existen diagramas de Venn proporcionales, en los cuales el tamaño de cada círculo puede variar para representar cantidades, proporciones o relaciones de magnitud entre conjuntos. Este tipo de diagramas es utilizado especialmente en matemáticas, estadística y visualización de datos (Lucidchart, s. f.).

Por ello, el tamaño de los círculos debe ajustarse según la intención comunicativa y el tipo de información que se quiera representar.

6. Revisa la coherencia de la información.

Antes de finalizar el diagrama, verifica que la información ubicada en cada conjunto y en las regiones compartidas mantenga coherencia lógica.

Por ejemplo, un mismo elemento no debería aparecer repetido como característica exclusiva de un conjunto y simultáneamente como elemento compartido, ya que esto puede generar contradicciones en la interpretación del diagrama. También conviene revisar que las relaciones representadas realmente correspondan a los criterios de comparación establecidos previamente.

Extra: Herramientas para crear diagramas de Venn

Si deseas elaborar un diagrama de Venn de forma digital, plataformas como Canva ofrecen plantillas prediseñadas, ejemplos y herramientas de organización visual que pueden facilitar su construcción. Además de permitir crear diagramas personalizados, estas plataformas brindan explicaciones generales sobre cuándo utilizar este tipo de representación gráfica y cómo organizar adecuadamente la información:

https://www.canva.com/es_co/graficos/diagramas-venn/

Páginas recomendadas para ejemplos:

https://miro.com/es/graficos/que-es-diagrama-de-venn/

https://www.lucidchart.com/pages/es/que-es-un-diagrama-de-venn

https://www.mathsisfun.com/sets/venn-diagrams.html

Actividad Práctica

Realiza un diagrama de Venn comparando: Dormir temprano vs. Dormir tarde. Incluye criterios como: Nivel de energía durante el día, rendimiento académico o laboral, estado de ánimo, salud física, capacidad de concentración, rutina diaria y organización del tiempo, puedes colocar más (o eliminar) criterios que veas pertinentes para el ejercicio. Recuerda revisar constantemente los consejos que se brindaron anteriormente para realizar tu ejercicio de la mejor manera, posteriormente de realizar tu ejercicio visita el siguiente apartado de “rúbrica” para comparar tus resultados.

Rúbrica de evaluación

Criterio	Excelente	Bueno	Cuestionable	Deficiente
Claridad	El diagrama se comprende de inmediato, sin necesidad de explicación adicional.	Se entiende en general, aunque requeriría una breve aclaración de la idea.	La idea principal es confusa o ambigua.	No se entiende qué se está comparando.
Pertinencia	Los criterios de comparación son claramente relevantes y bien seleccionados.	Los criterios son adecuados, aunque algunos podrían ser más precisos o específicos.	Incluye criterios poco relevantes o redundantes.	Los criterios no corresponden a lo que se compara.
Precisión	Toda la información es correcta y está bien ubicada en el diagrama.	La información es mayormente correcta, con errores menores sea en la ubicación o incluso ortográficos .	Presenta varios errores conceptuales, ortográficos o de ubicación dentro del diagrama.	La información es incorrecta, no tiene nada de relación con los criterios o es contradictoria.
Diseño	Círculos equilibrados, bien distribuidos y completamente legibles.	El diseño es claro, con pequeños problemas de proporción o legibilidad.	El diseño dificulta parcialmente la lectura.	El diseño impide la comprensión del diagrama, no hay figuras ni estructura clara.
Lenguaje	Uso de palabras e ideas clave claras y concisas.	Lenguaje claro, aunque algo extenso.	Lenguaje confuso o demasiado largo y redundante.	Lenguaje impreciso o directamente difícil de entender.

Criterio	Excelente	Bueno	Cuestionable	Deficiente
Claridad	El diagrama se comprende inmediatamente y las relaciones entre los conjuntos son fáciles de identificar sin explicaciones adicionales.	La idea general se entiende correctamente, aunque algunas relaciones podrían requerir una breve aclaración.	La comparación resulta parcialmente confusa o ambigua, dificultando identificar algunas relaciones entre los conjuntos.	No se comprende qué elementos se están comparando ni las relaciones representadas en el diagrama.
Pertinencia	Los criterios de comparación son relevantes, específicos y se relacionan directamente con el tema trabajado.	Los criterios son adecuados, aunque algunos podrían formularse de manera más precisa o específica.	Se incluyen criterios poco relevantes, repetitivos o innecesarios para la comparación.	Los criterios no corresponden al tema o no guardan relación lógica con los elementos comparados.
Precisión	Toda la información es correcta, coherente y está ubicada adecuadamente dentro del diagrama.	La información es mayormente correcta, aunque presenta errores menores de ubicación, redacción u ortografía.	Existen varios errores conceptuales, ortográficos o problemas en la organización de la información dentro del diagrama.	La información es incorrecta, contradictoria o no tiene relación con los criterios establecidos.
Diseño visual	El diagrama presenta una distribución equilibrada, buena organización espacial y excelente legibilidad de todos sus elementos.	El diseño es claro y organizado, aunque presenta pequeños problemas de proporción, distribución o legibilidad.	La organización visual dificulta parcialmente la lectura o comprensión del contenido.	El diseño impide comprender adecuadamente el diagrama; no existe una estructura visual clara ni organizada.
Lenguaje	Uso adecuado de palabras clave y expresiones claras, precisas y concisas.	El lenguaje es comprensible, aunque algunas ideas podrían simplificarse o resumirse mejor.	El lenguaje resulta confuso, redundante o excesivamente extenso en algunas partes.	El lenguaje es impreciso, incoherente o difícil de interpretar.

Referencias

American Psychological Association. (2020). Publication manual of the American Psychological Association (7th ed.). APA Publishing.

Math is Fun. (s. f.). Venn Diagrams. MATH IS FUN. https://www.mathsisfun.com/sets/venn-diagrams.html

Canva. (s. f.). Diseña diagramas de Venn gratis con Canva. Canva. https://www.canva.com/es_co/graficos/diagramas-venn/ Canva

Miro. (s. f.). ¿Qué es un diagrama de Venn? Miro. https://miro.com/es/graficos/que-es-diagrama-de-venn/ Miro

Lucidchart. (s. f.). Qué es un diagrama de Venn. Lucidchart https://www.lucidchart.com/pages/es/que-es-un-diagrama-de-venn
